超聲波明渠流量計基本構成及工作原理

來源: 時間:2024-03-13 14:53:47 瀏覽次數:

明渠超聲波流量計是一種常用的流量測量儀器,其基本原理是利用超聲波在液體中傳播的速度與液體流速之間的關系來計算流量。

    明渠超聲波流量計是一種常用的流量測量儀器,其基本原理是利用超聲波在液體中傳播的速度與液體流速之間的關系來計算流量。          超聲波明渠流量計工作原理
    超聲波探頭安裝在堰槽上部,其周期性向液面發射一束超聲波,該束聲波到達液面后被反射由探頭接收,主機測得該過程的傳播時間t,根據已知聲速v即可得出液面至探頭的距離d(測距值),在已知探頭至堰槽底部距離即安裝高度H的前提下,即可換算出液位高度h,
    計算公式為:h=H–dd=V*t/2
    h:液位值,d:測距值,V:聲速,t:傳播時間
    容器內的氣體溫度對聲速有一定影響,所以還應測出氣體溫度T,以修正聲速V。
    對于確定的量水堰槽,其流過的液體流量與當時的液位為確定的函數關系,即Q=h(x),Q為瞬時流量,h為液位值
    主機根據確定的堰槽類型,即可根據液位獲得流量值。

超聲波明渠流量計基本構成
    超聲波明渠流量計基本構成
    超聲波明渠流量計主要由發射器和接收器兩部分組成。發射器發出超聲波信號,這些信號經過液體傳播后,由接收器接收到反射回來的超聲波信號。在這個過程中,超聲波信號傳播的時間和液體的傳播距離都會被精確測量。由于超聲波在液體中的傳播速度是一個已知值,因此通過測量傳播時間和傳播距離,可以準確地計算出液體的流速。再根據明渠的橫截面積,就可以得出液體的流量。

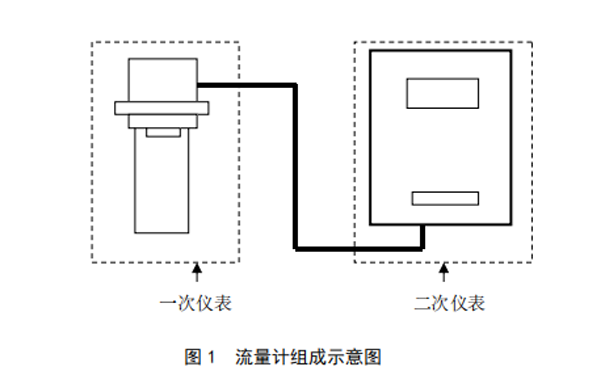

    超聲波明渠流量計基本構成
    一次儀表:發射并接收超聲波,并將接收到的超聲波信號轉換為時序電信號傳送給二次儀表。
    二次儀表:通過時序電信號計算液位高度,根據液位—流量公式計算流量,顯示、存儲、輸出測量結果。
    GHK-6010型便攜式超聲波明渠流量計,以流速-水位運算法為基礎,通過測量流體液位高度,結合標準堰槽的幾何尺寸、邊坡系數、渠道精度、水力坡道、流速垂直平面修正系數,再經過儀器內部的微處理器運算得到流量。超聲波明渠流量計在微機控制下,發射和接收超聲波,根據傳輸時間計算出超聲波明渠流量計距被測液面的距離,從而得到液位高度,由于該液位與流量之間有一定的比例關系,因此可根據計算公式最終得到液體流量。
